摘要
为提高某型车辆承载轴在弯扭载荷下的疲劳寿命，针对承载轴材料TC11钛合金，建立了包含表面粗糙度与表层残余应力的微观有限元模型，基于临界平面法建立TC11弯扭疲劳寿命预测模型，研究表面粗糙度与轴向/周向残余应力对疲劳寿命的影响规律；分别使用车削与超声滚压工艺加工疲劳试样，对比两种工艺下试样的表面完整性，进行疲劳实验，验证预测模型准确性，并通过分析断口形貌研究断裂机理。研究表明：表面粗糙度和轴向残余压应力对寿命的影响显著，随着表面粗糙度Sa由1.6 μm下降至0.4 μm，寿命提高了135%；轴向残余压应力由100 MPa增大至400 MPa，寿命提高了123%，周向残余应力的影响较小。滚压试样具有更低的表面粗糙度、更高的加工硬化程度以及更高的表层轴向/周向残余压应力，疲劳寿命更高，建立的寿命预测模型可在25%的误差范围带内预测TC11弯扭寿命，为工艺优化提供理论依据。滚压后试样断口疲劳辉纹间距由0.8~0.9 μm减小至0.3~0.4 μm，裂纹扩展速率降低，在加工影响层主要断裂形式由沿晶断裂转变为穿晶断裂。
Abstract
To improve the fatigue life of a vehicle bearing shaft under bending-torsion loading a microscopic finite element model containing surface roughness and surface residual stress was established for the bearing shaft material TC11 titanium alloy. A bending-torsion fatigue life prediction model of TC11 was established based on the critical plane method to study the effects of surface roughness and axial/circumferential residual stress on the fatigue life. The fatigue samples were processed by turning and ultrasonic rolling respectively, and the surface integrity of the samples was compared under both processes. Fatigue tests were carried out to verify the accuracy of the prediction model, and the fracture mechanism was studied by analyzing the fracture morphology. The results show that the influence of surface roughness and axial residual compressive stress on life is significant. As the surface roughness Sa decreases from 1.6 μm to 0.4 μm, the life is increased by 135%, and the axial residual compressive stress increases from 100 MPa to 400 MPa, the life is increased by 123%, and the influence of circumferential residual stress is small. The rolling specimens have lower surface roughness, higher work-hardening degree, higher axial/circumferential residual compressive stress, and higher fatigue life. The SWT model can accurately predict the bending and torsional life of TC11 within the 25% error scatter band, which provides a theoretical basis for process optimization. After rolling, the fatigue grain spacing decreases from 0.8-0.9 μm to 0.3-0.4 μm, the crack propagation rate slows down, and the main fracture mode transitions from intergranular fracture to transgranular fracture in the machining-affected layer.
Keywords
当特种车辆行驶在复杂路况时，车轮承受的大量冲击载荷由承载轴传递至悬挂系统其他弹性元件并被吸收，车体所受冲击减小[1]。在此过程中承载轴承受较大的随机弯曲扭转复合载荷，易发生疲劳断裂。承载轴材料一般选用具有高强度的镍铬钢，为满足轻量化需求，具有较高比强度的钛合金也逐渐用于制造承载轴，如TC10、TC11、TC27等[2]。
改善钛合金承载轴疲劳寿命是提高车辆工作寿命、降低使用成本的有效手段。疲劳裂纹通常起源于材料表面或次表面，疲劳行为与材料表面完整性密切相关[3]。例如，残余压应力可以抵消部分外加载荷的不利影响，降低平均应力，提高裂纹萌生抗力，阻碍疲劳裂纹扩展；表面粗糙度较高的表面应力集中程度较高，导致疲劳寿命降低；微观结构与显微硬度等则会影响材料强度，从而影响疲劳寿命。Wu等[4]研究了铣削-喷丸强化复合加工对TC11钛合金表面完整性及疲劳性能的影响，疲劳性能对刀痕更为敏感，精铣通过去除刀痕可以有效减少裂纹形核位点。Ren等[5]采用不同的滚压工艺对TC27钛合金进行强化，试样表面粗糙度、显微硬度、残余应力等指标均得到优化，试件疲劳寿命得到显著改善。Gu等[6-7]研究了激光冲击强化对TC4钛合金共形接触微动疲劳寿命的影响以及表面结构对裂纹形核的影响，激光冲击强化增加了残余压应力的影响层深，在1.0×107次循环载荷下，寿命提高了70.4%，表面偏度和峰度较高的区域更利于裂纹形核。
为了更高效地研究结构件多轴疲劳寿命的影响因素，学者们采用有限元仿真的手段建立了多种寿命预测模型。临界平面法是多轴疲劳理论与寿命预测的最显著进展，在多轴疲劳寿命预测研究中占据主要地位。Findley[8]最早提出了临界平面的概念，将剪切应力作为裂纹萌生和扩展的主要控制参量。Brown等[9]认为正应变加速了裂纹萌生，在预测疲劳寿命时正应变与剪应变应同时考虑。Socie等[10-11]提出了在最大剪切平面上以法向应力作为损伤参量，并在考虑了多轴附加硬化效应与平均应力的情况下提出了Fatemi-Socie（FS）寿命预测模型。对于拉伸型失效，Smith等[12]考虑了最大正应力与最大正应变的综合作用，提出了以最大正应变平面为临界平面的Smith-Waston-Topper（SWT）寿命预测模型，能够较为准确地预测拉伸型失效疲劳寿命。甘磊等[13]基于SWT模型提出两个新的能量参数，针对不同材料与不同疲劳形式建立了统一的多轴疲劳寿命预测模型，此模型预测精度较高。Song等[14]将表面形貌与残余应力引入二维有限元模型并利用SWT模型与FS模型预测TC4微动疲劳寿命，应力分量的相位差、主应力方向以及应力梯度是影响裂纹萌生的主要原因，较高表面偏度和峰度加速了裂纹的萌生。临界平面法预测多轴疲劳寿命现已取得一定的研究成果，但目前研究大多是基于零件宏观结构受载与材料属性进行寿命预测，而机械加工造成的表面完整性的改变对疲劳寿命的影响研究较少，如何在寿命预测中引入表面完整性指标从而指导工艺优化，仍需进一步研究。
本文以某型承载轴材料TC11钛合金为研究对象，建立了弯扭载荷作用下的宏观受载有限元模型以及包含表面粗糙度与残余应力的微观有限元模型，采用SWT模型对TC11弯扭疲劳寿命进行预测，研究表面粗糙度与残余应力对弯扭疲劳寿命的影响规律；采用车削与超声滚压两种工艺加工的试样进行疲劳实验，验证模型预测的准确性，对比两种工艺下试样表面完整性并研究断裂机理。
1 研究方案
1.1 研究材料
材料为TC11（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）钛合金，主要化学成分见表1。主要组织为α+β双相结构，其中α相为主相，材料背散射电子形貌（backscatter electron，BSE）如图1所示，晶粒尺寸最大不超过30 μm。锻态室温力学性能见表2。疲劳试样毛坯规格为Φ21 mm×250 mm。

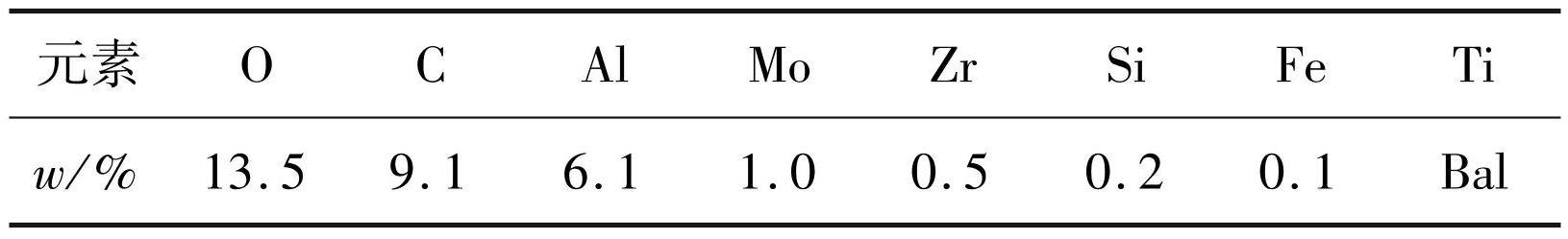

表1TC11化学成分
Tab.1Chemical composition of TC11

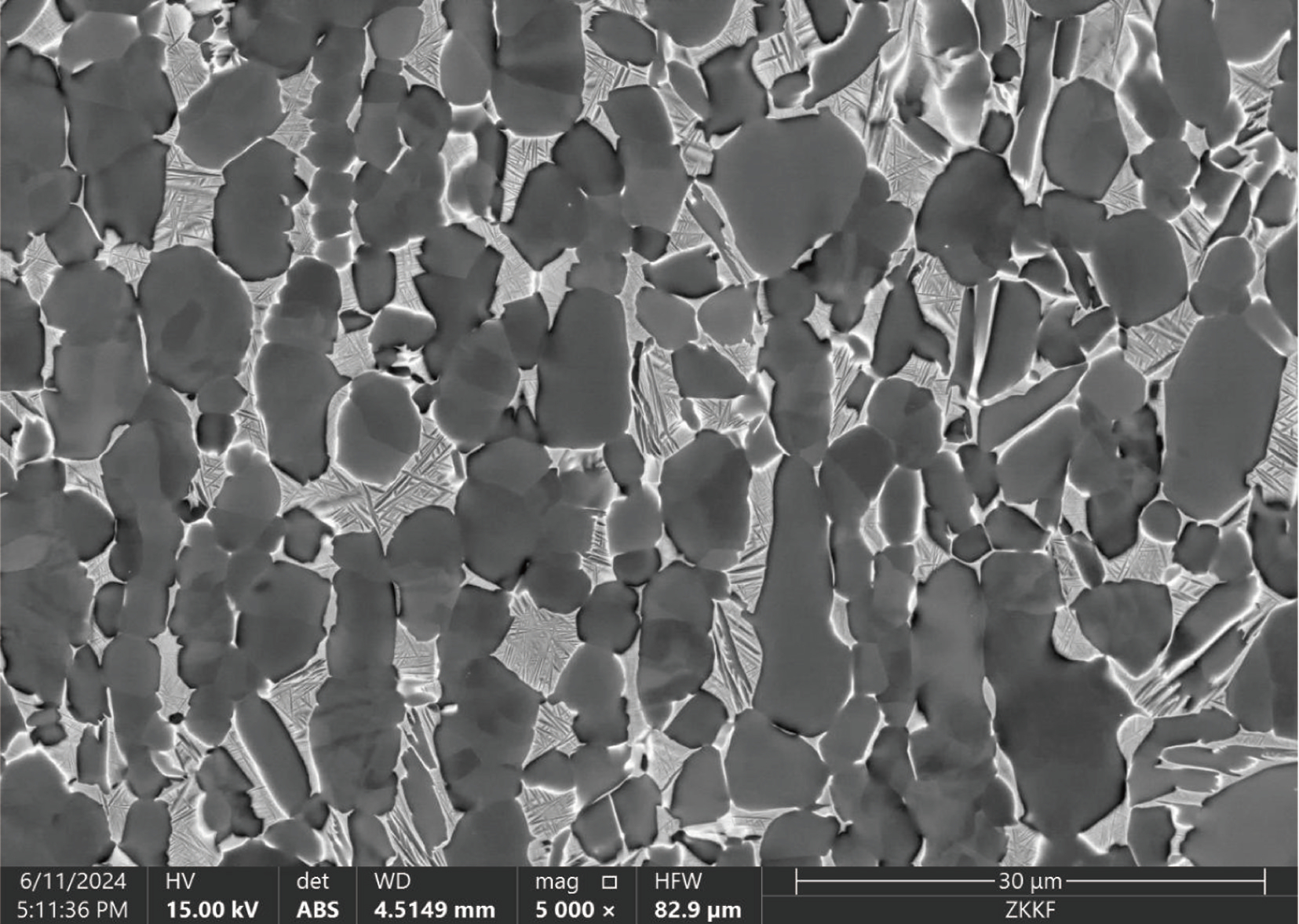

图1TC11微观形貌
Fig.1Microstructure of TC11

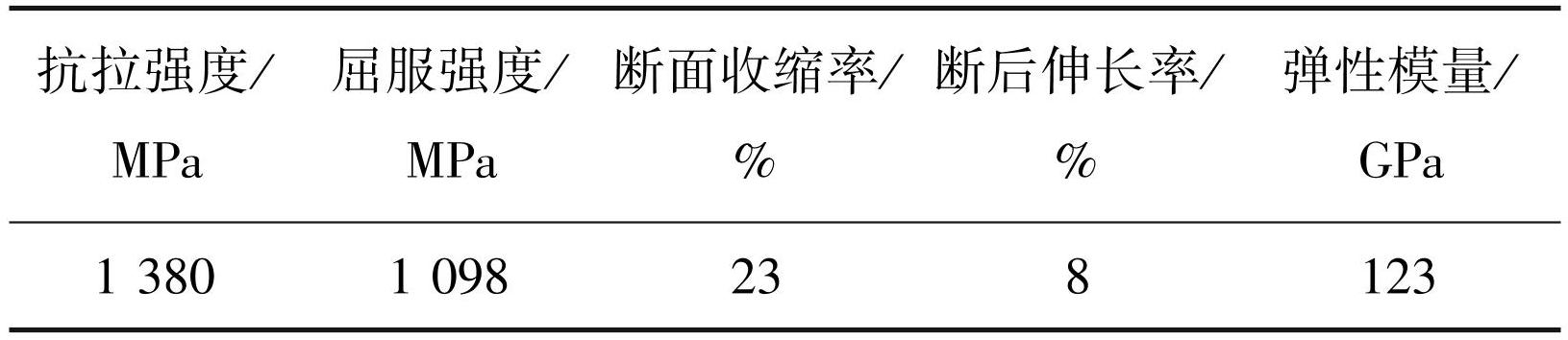

表2锻态TC11钛合金室温力学性能
Tab.2Mechanical properties of wrought TC11 titanium alloy at room temperature
1.2 包含表面粗糙度与残余应力的有限元建模

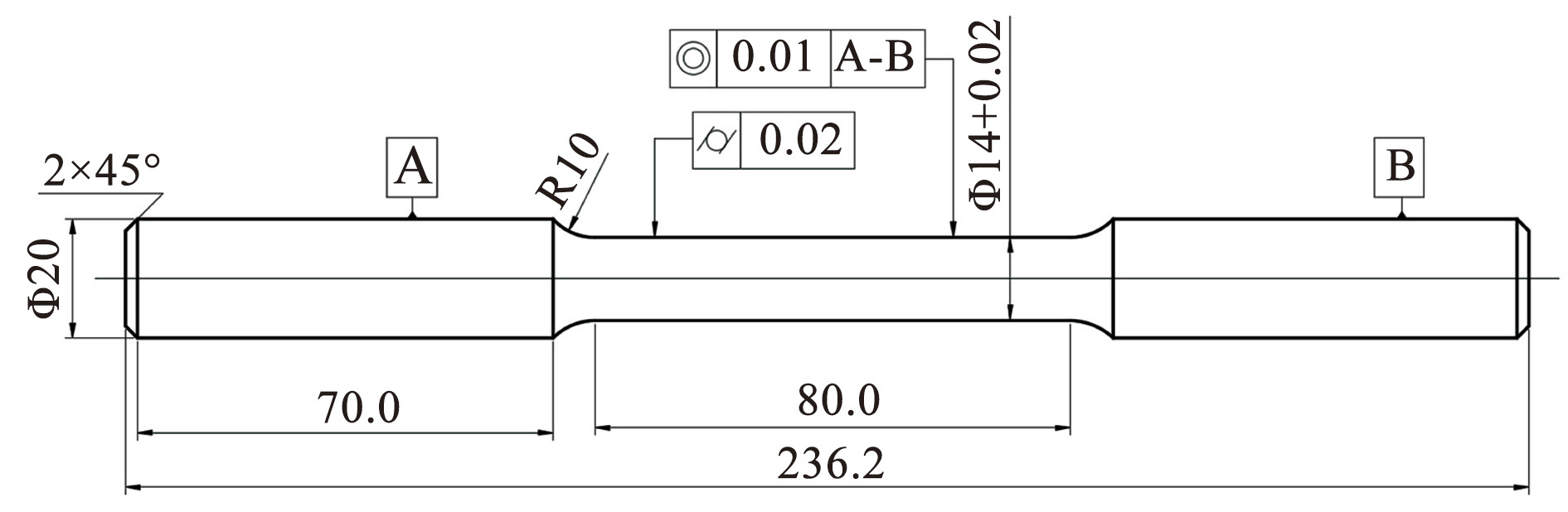

表面粗糙度的尺度一般为微米级，在宏观模型上难以模拟真实的微观表面形貌，因此需要建立微观模型并导入边界条件。首先完成宏观结构的有限元建模，宏观模型如图2所示，后续研究中的疲劳试样也采用此结构。
图2疲劳试样
Fig.2Specimen configurations

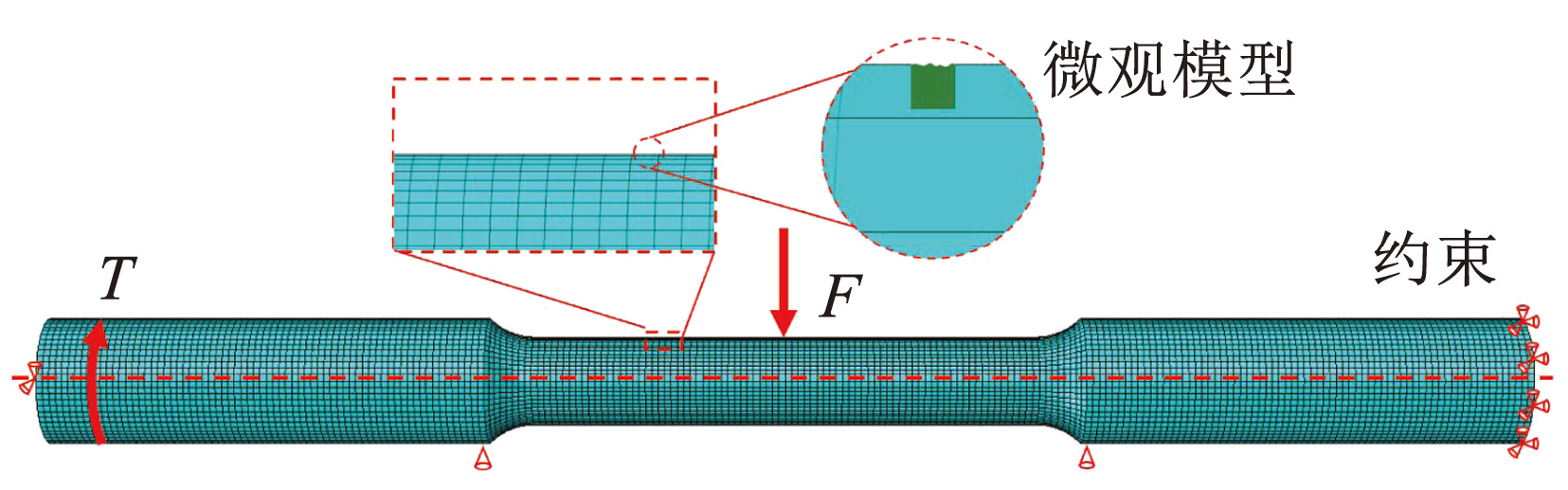

模型在ABAQUS中建立，如图3所示，一端完全固定约束，另一端约束除轴向外的另两个方向，两侧圆弧终点处限制竖直方向的自由度。在试样一端施加扭矩T，中部沿法向施加集中力F，具体如下：
(1)
式中: F0为不同水平的集中力初值，扭矩与集中力加载相位角插值为0°，即同相加载；微观模型为边长为100 μm的立方体，网格尺寸设置为2 μm，共生成125 000个C3D8六面体网格，将其嵌入宏观模型表面，并将同一坐标系下的宏观模型的位移映射到微观模型表面，作为其边界条件。
图3宏观模型边界条件与微观模型嵌入
Fig.3Macroscopic model boundary conditions and microscopic model embedding
由于微观模型尺寸远小于宏观模型，因此并未考虑试样圆柱面引起的表面曲率，微观模型在应用宏观模型边界条件时产生的偏移可以忽略不计。面粗糙度Sa为表面的平均高度偏差，是一定区域内高度偏差的平均值，微观模型中的表面粗糙度在ABAQUS中由插件生成，以Sa为指标设置0.4、0.8、1.6、3.2 μm 4个水平。高度分布作为曲面生成算法，模型表面单元的高度信息服从高斯分布，即
(2)
式中：σ为标准差，z为表面单元的高度。本文中实际零件的加工工艺为车削与超声滚压，建模时通过设置模型轴向与周向的采样点数进行样条插值，模拟刀痕结构[15]。残余应力由预应力场施加，对微观模型在深度方向分层，逐层施加轴向与周向残余应力并通过一个空分析步平衡，模拟真实加工材料表层及次表层的残余应力勺型分布状态。表面粗糙度与残余应力设置见图4、5。
图4表面粗糙度建模
Fig.4Surface roughness modeling

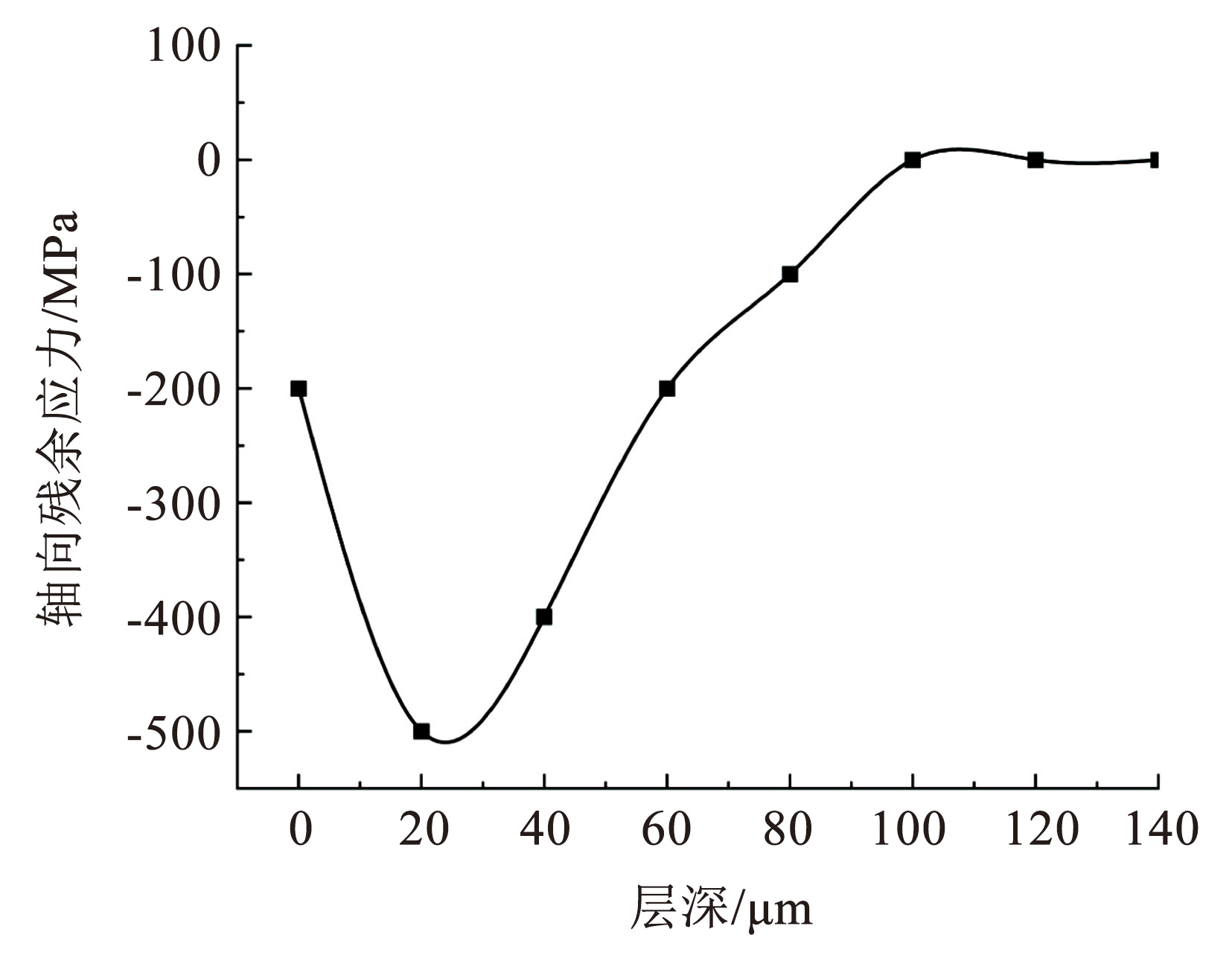

图5应力沿层深分布
Fig.5Distribution of residual stress along layer depth
1.3 SWT寿命预测模型
采用SWT参数来评估材料在弯扭载荷下的疲劳，该参数定义为最大拉应力与最大应变幅的乘积。SWT参数计算公式如下：
(3)
(4)

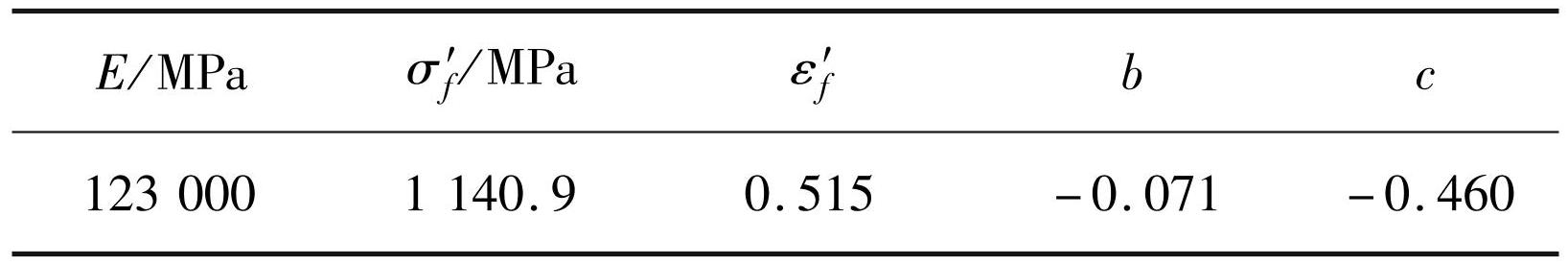

式中: E为材料的弹性模量，为临界平面上的最大法向应力，Δεn为法向应变幅，Nf为裂纹萌生寿命，σ′f、ε′f、b、c分别为材料的轴向疲劳强度系数、轴向疲劳延性系数、疲劳强度指数、疲劳延性指数，材料参数见表3。
使用临界平面法时，单元各个方向的SWT参数都需要用平面应力状态斜截面公式计算，将每个循环中每个单元的最大SWT作为最终输出。平面应力状态的斜截面公式可表示为
(5)
式中: σx、σy分别为x、y方向的正应力分量，τx为XY平面的剪应力，α为斜截面法线与X轴的夹角。寿命预测模型中表面完整性具体因素水平设计见表4，以表面粗糙度、表面轴向残余应力、表面周向残余应力为设计变量，每个因素分别设计4个不同水平，在每组有限元模型中除变动的参数外，其余表面完整性选取水平2的参数，即：Sa=0.8 μm，σa=-200 MPa，σc=-200 MPa。式（1）中F0取21 kN。

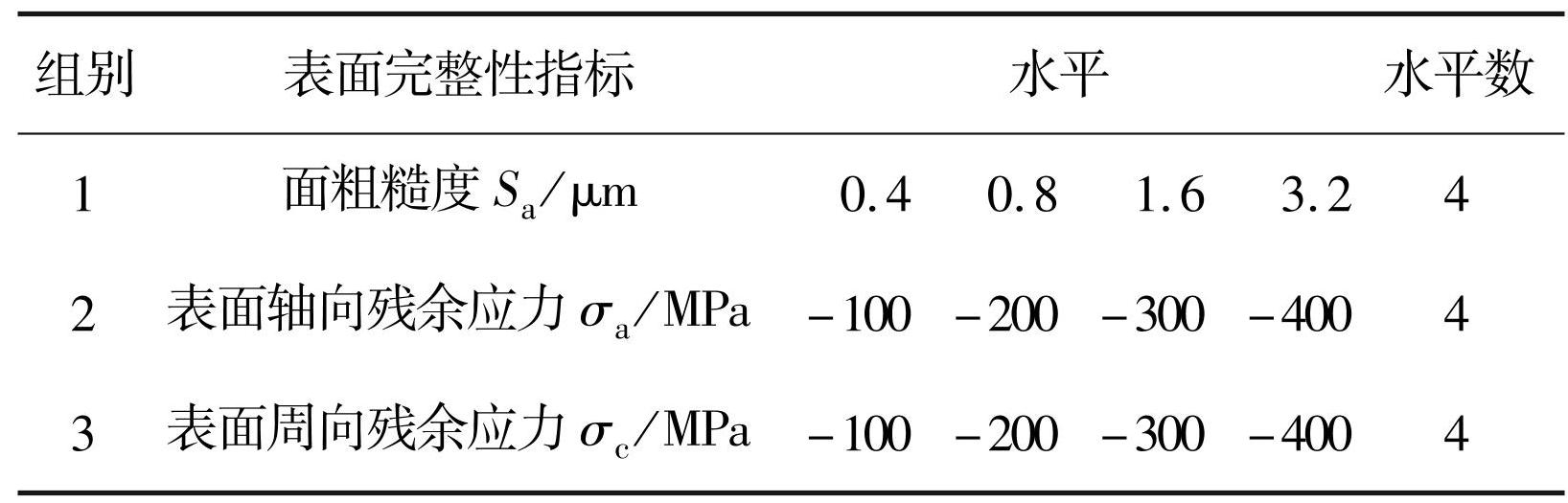

表4表面完整性参数设计
Tab.4Surface integrity parameter design
1.4 弯扭疲劳寿命与断裂机理研究
将毛坯通过车削加工成如图2所示的疲劳试样，取部分车削试样超声清洗后进行超声滚压加工，采用两种试样进行弯扭疲劳实验。车削及超声滚压加工参数见表5。

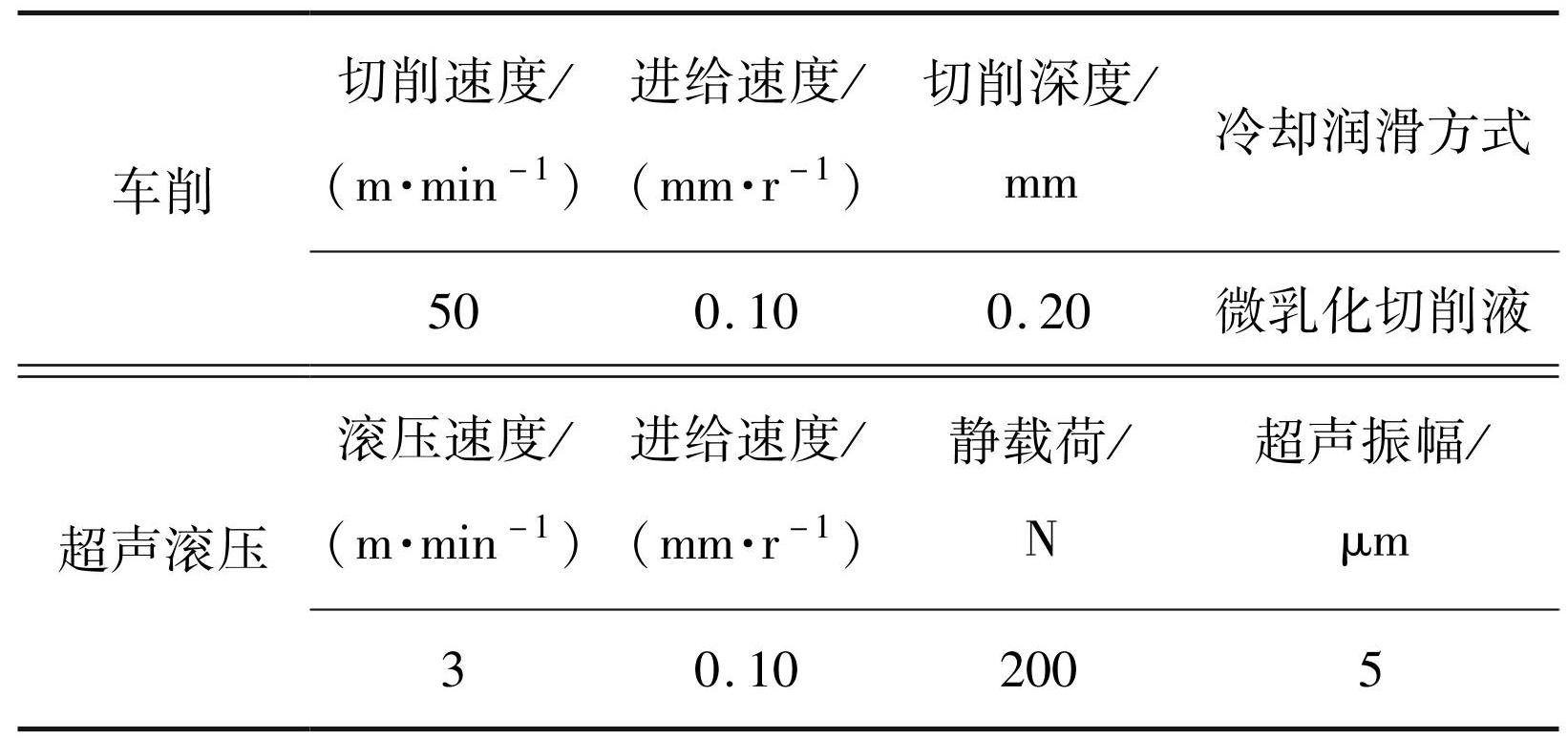

表5试样加工工艺参数
Tab.5Sample processing parameters

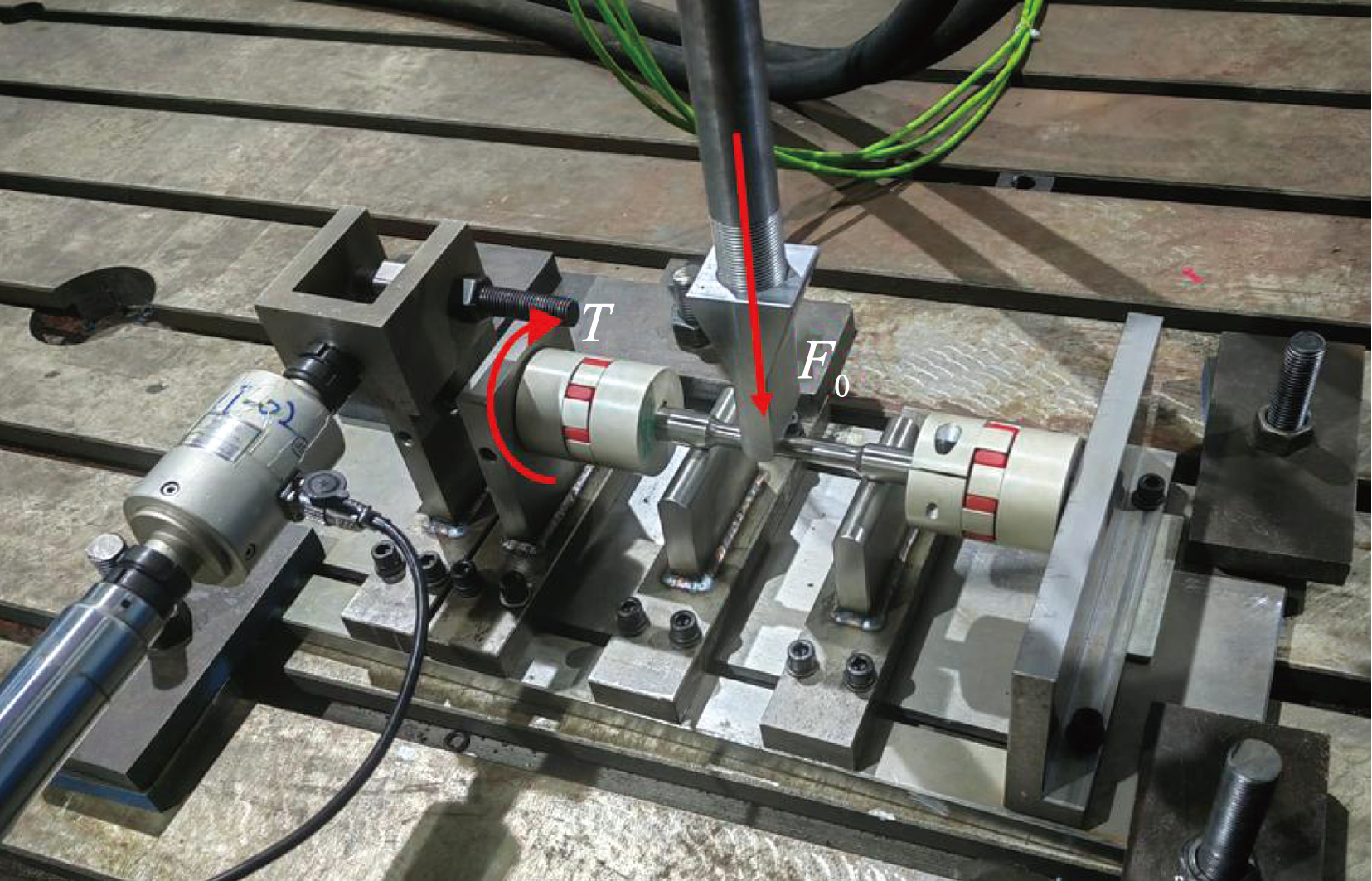

使用基恩士3D激光共聚焦扫描显微镜VK-X100测量两种工艺下表面粗糙度并分析三维形貌。采用仪器压痕测试技术[17]表征材料局部显微硬度，在已加工试样上沿横截面切下待测样品，经镶块、研磨、抛光后，使用MHVS-30AT数显维氏硬度计进行硬度测试，选择金刚石正四角锥压头，负载大小为4.9 N，保荷时间为15 s。使用Proto LXRD微区应力仪，采用X射线衍射（XRD）的sin2 θ法测量试样加工表面残余应力，选用Cu-Kα靶材，布拉格角θ选用142°。使用非标实验系统进行弯扭疲劳实验，见图6。
图6疲劳实验装置
Fig.6Fatigue test apparatus
图6中实验系统通过两个底座进行固定支撑，试样水平搭载在底座上，集中力加载头于试样中部施加垂直向下的交变载荷。试样两端通过联轴器与扭矩作用筒连接并承受扭矩。最大扭矩为100 N·m，最大集中力F0为设计变量，扭矩与集中力同相加载，应力比为1/3，频率3 Hz。疲劳实验温度为25℃，试样断裂后取下，统计疲劳寿命与预测寿命进行对比，验证预测模型的准确性。将断口切下后利用SEM电子扫描显微镜对疲劳断口的宏观及微观形貌进行观测，研究TC11在弯扭载荷下的断裂机理。
2 结果与讨论
2.1 疲劳寿命预测
图7为微观模型表面与截面的SWT损伤参量分布情况，材料表层SWT的分布情况取决于表面形貌，在车削刀痕的波谷处的值较大，在波峰处较小，疲劳裂纹萌生容易在波谷处产生，并在轴向拉应力作用下向材料内部扩展。在材料内部由于残余压应力的勺型分布，不同层深处的SWT主要取决于残余压应力的大小，在图5的设计中，材料表层与60~100 μm处的残余压应力水平较小，然而在材料表层由于表面粗糙度产生的应力集中效应，裂纹依然更容易在表层产生。

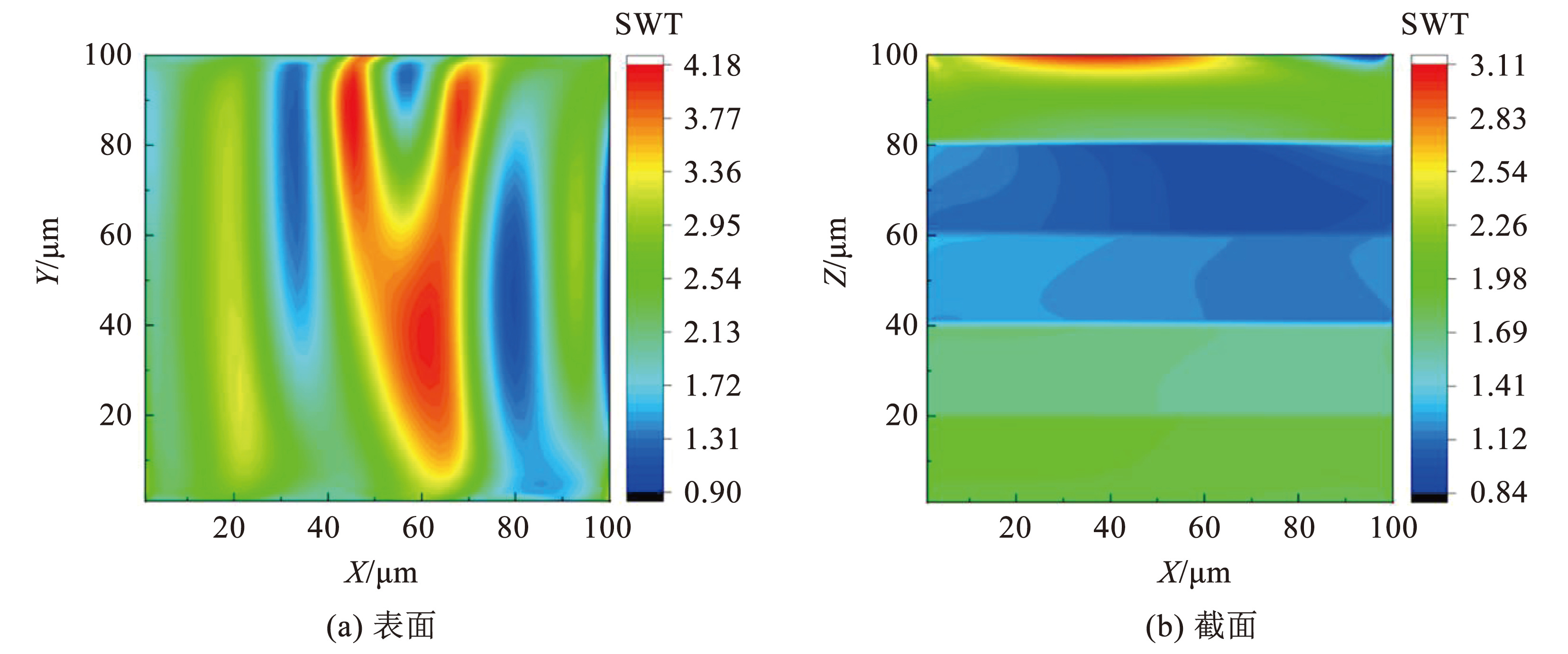

图7损伤参量分布
Fig.7Damage parameter distribution
图8为不同表面完整性指标下的疲劳寿命预测结果。表面粗糙度Sa由3.2 μm下降至0.4 μm，寿命提高了约182%。在循环交变弯扭载荷作用下，加工表面轮廓的波谷位置产生应力集中，从而诱发表面的疲劳裂纹萌生。随着表面粗糙度增大，应力集中程度增大，裂纹尖端应力强度因子增大，达到应力强度阈值，疲劳裂纹更早萌生并开始扩展，使得疲劳寿命降低。随着轴向残余压应力由100 MPa增大至400 MPa，寿命提高了约123%。机械加工过程中在材料表层引入残余压应力对疲劳寿命与疲劳抗力是有利的，在裂纹萌生阶段，残余压应力的引入能够与表面应力集中导致的局部应力相互抵消，延缓裂纹萌生速度，进而提高总疲劳寿命。何少杰[18]提出一个量纲一的变量用于表示残余压应力的影响，若不考虑材料塑性变形，外部载荷产生的应力与残余压应力相叠加，此时考虑残余压应力的应力集中系数应为
(6)
式中：Ktσ为考虑残余压应力的应力集中系数，Kt为零压应力状态下的应力集中系数，σ为外部应力，σf为表面残余压应力。根据Basquin能量准则计算裂纹萌生寿命的公式为
(7)
式中α、β为材料性能系数，将式（5）中修正后的应力集中系数代入（7）可以得到：
(8)
当材料表面存在残余压应力时，裂纹萌生寿命随残余压应力的增大而增大，轴向残余压应力与周向残余压应力的增大都能够提高零件的总疲劳寿命。周向残余压应力由100 MPa增大至400 MPa，疲劳寿命提高了约43%。实际加工中，表层材料精车后表面粗糙度一般为0.8~1.6 μm，滚压后表面粗糙度一般为0.4~0.8 μm。预测模型中随着表面粗糙度由1.6 μm下降至0.4 μm，寿命提高了约135%，与轴向残余压应力对寿命的影响程度相近。表面粗糙度与轴向残余压应力对弯扭疲劳寿命影响显著程度高于周向残余压应力。因此在工艺优化中，应以表面粗糙度与轴向残余压应力为主要优化目标，周向残余压应力为次要优化目标。

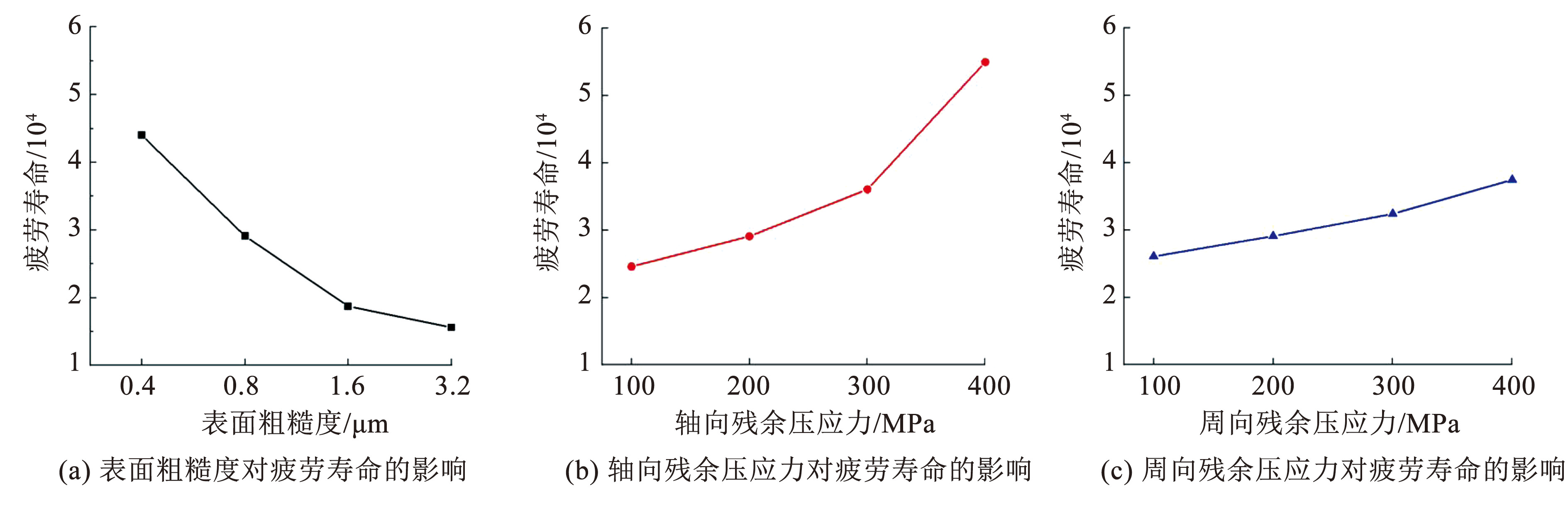

图8疲劳寿命预测结果
Fig.8Fatigue life prediction results
2.2 疲劳试样表面完整性与寿命

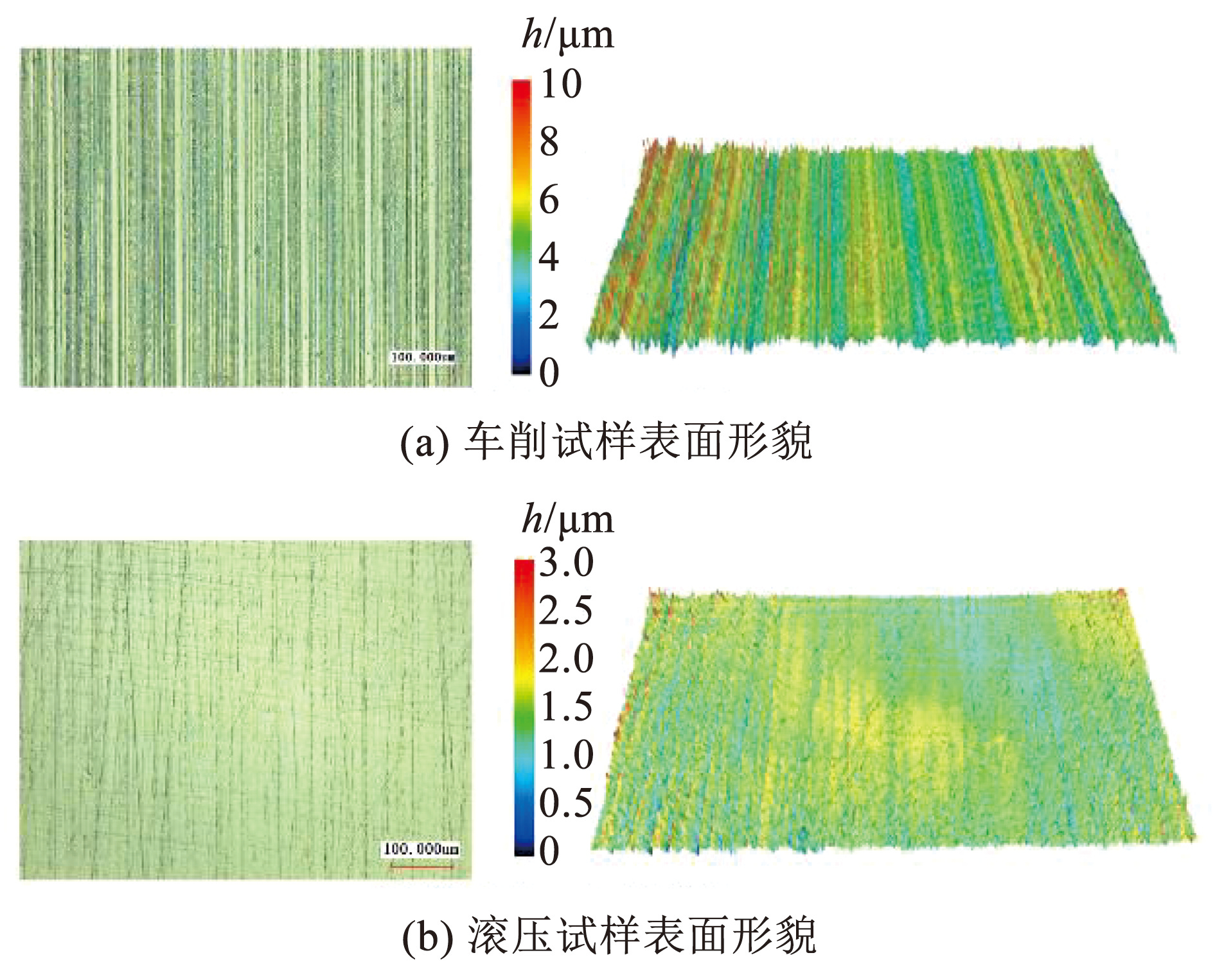

不同工艺加工的疲劳试样表面粗糙值见图9。图9中与车削工艺相比，滚压试样表面粗糙度降低了约64%。对不同工艺下试样表面的三维形貌进行表征，见图10。图10中车削试样有明显的由车削产生的凸峰和凹谷，且分布较均匀，最高位置与最低位置的高度差约为8 μm。经超声滚压加工后，试样表面的车削痕迹明显减弱，表面粗糙度显著降低，表面相对平整，最高位置与最低位置相差仅为3 μm。

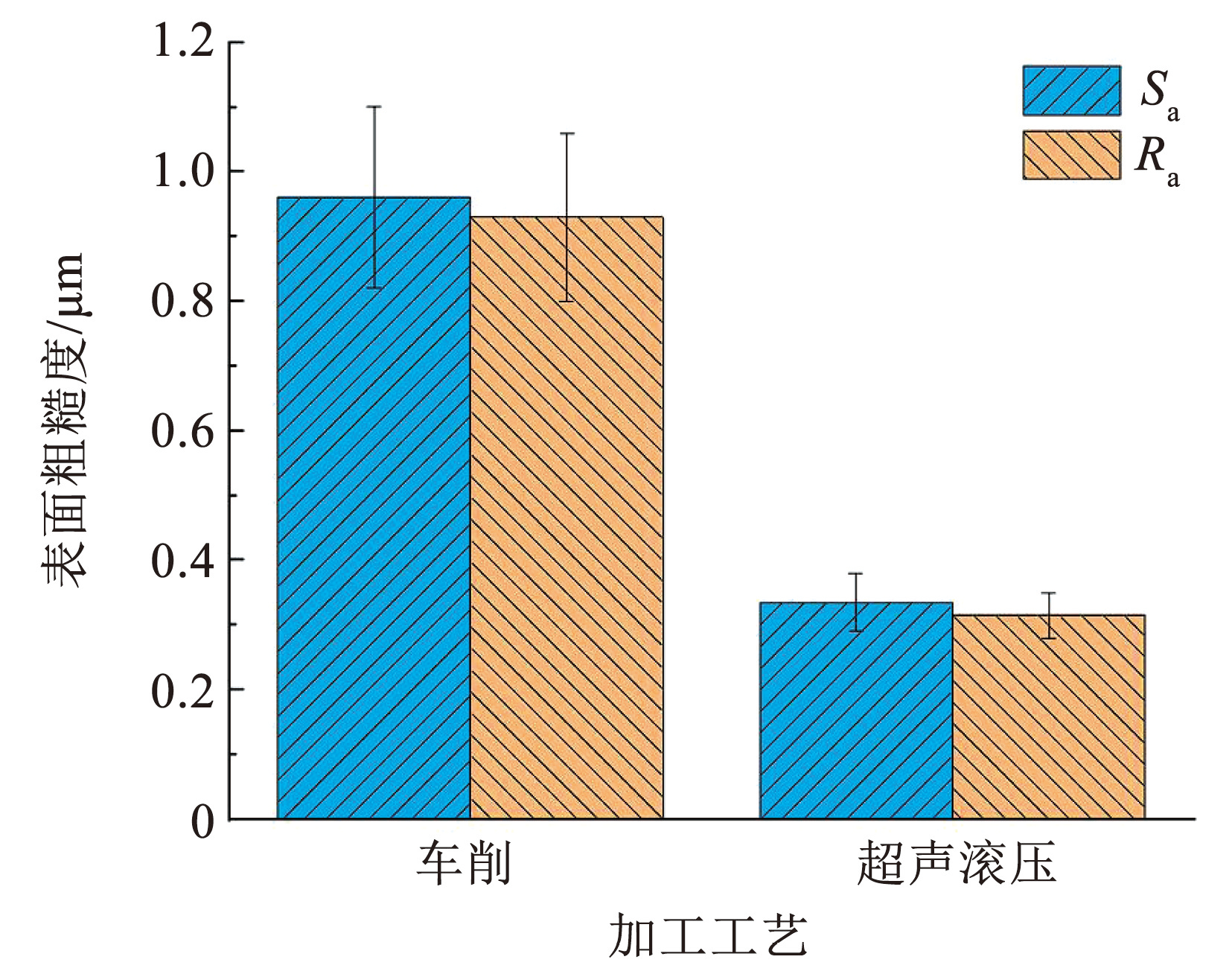

图9不同工艺加工TC11试样的表面粗糙度
Fig.9Surface roughness of TC11 samples processed by different processes
图10不同工艺加工TC11试样的表面形貌
Fig.10Surface morphologies of TC11 samples processed by different processes

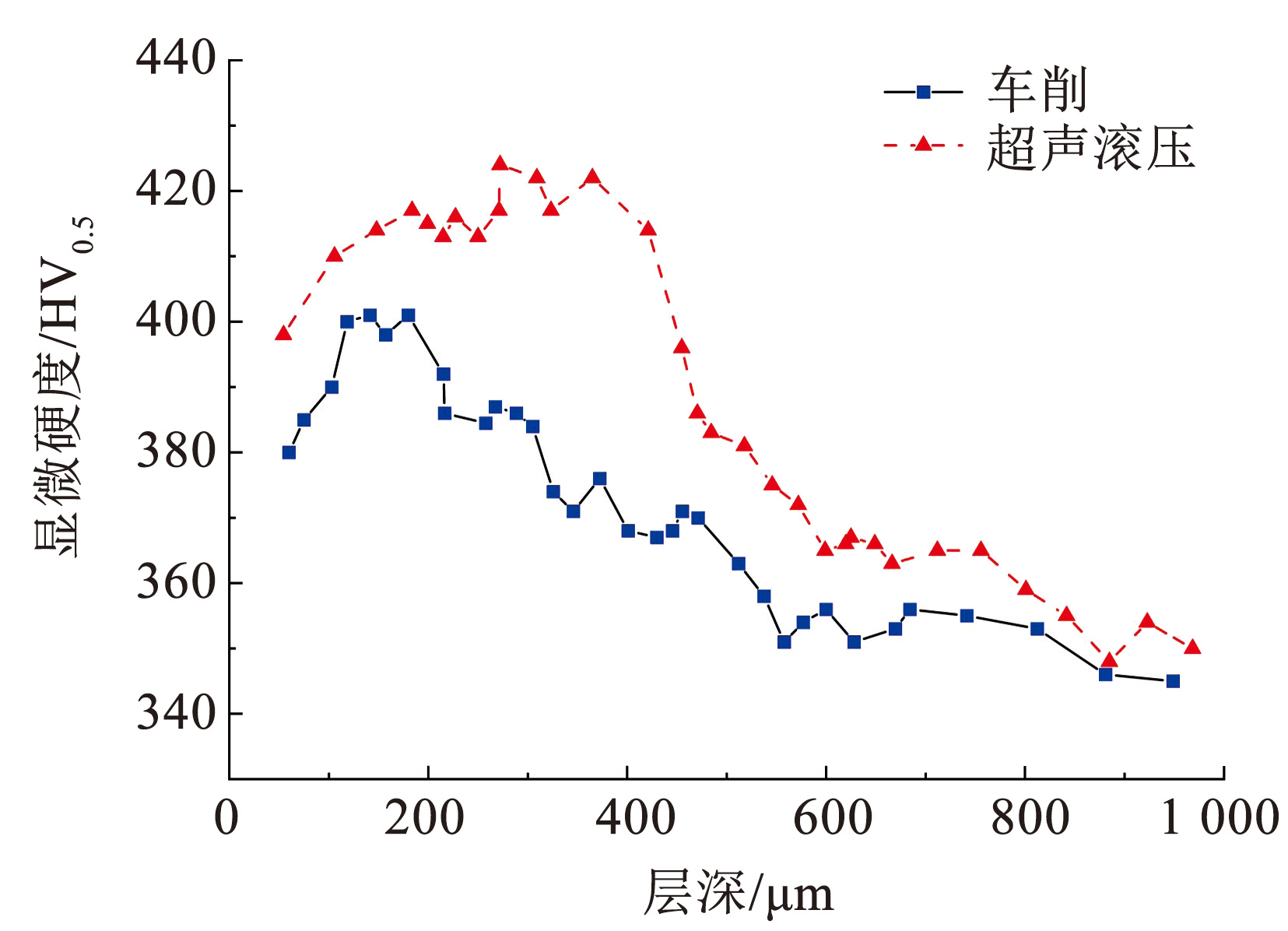

不同工艺加工的试样显微硬度（见图11），车削试样表层显微硬度约为380 HV0.5，加工硬化程度NH 约为111.8%。显微硬度沿深度方向先增大后减小，在距表面约150~200 μm的位置，显微硬度达到最大值，约为400 HV0.5。随深度增加显微硬度逐渐减小最终趋于基体硬度，硬化层深度约为0.7 mm。滚压试样表层硬度较车削有显著提高，约为400 HV0.5。加工硬化程度NH约为117.7%。显微硬度沿层深的分布情况与车削试样相似，在据表面约300 μm处硬度达到最大，约为424 HV0.5。硬化层深约为0.9 mm，较车削试样提高了28.5%。
图11不同工艺加工TC11试样的显微硬度分布
Fig.11Microhardness distribution of TC11 samples processed by different processes

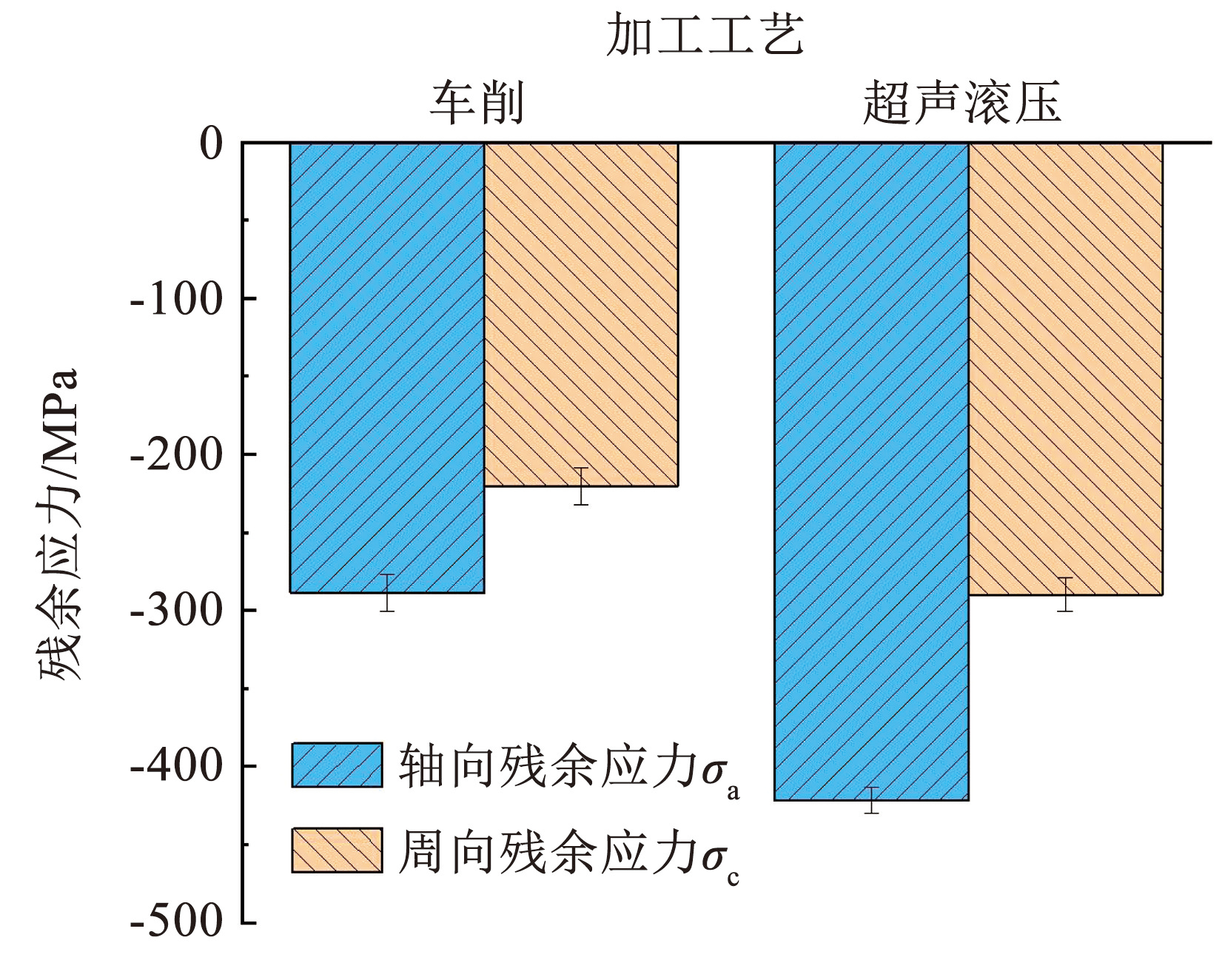

不同工艺加工的试样表面残余应力（见图12），超声滚压引入了更高的残余压应力，轴向与周向分别增大约46.5%和31.8%。切削表层残余应力的形成是塑性变形与切削热的共同作用，切削完成后表层金属降温回弹，受次表层金属阻碍产生残余拉应力，同时表层金属塑性拉伸变形受次表层未发生塑性变形层的阻碍而产生残余压应力。在滚压加工中，滚压头对材料表面施加压力造成严重的塑性变形，使晶粒滑动、拉长、破碎的过程中位错缠绕，从而在表层引入较大的残余压应力[19-20]。
图12不同工艺加工TC11试样的表层残余应力
Fig.12Surface residual stress of TC11 specimen processed by different processes

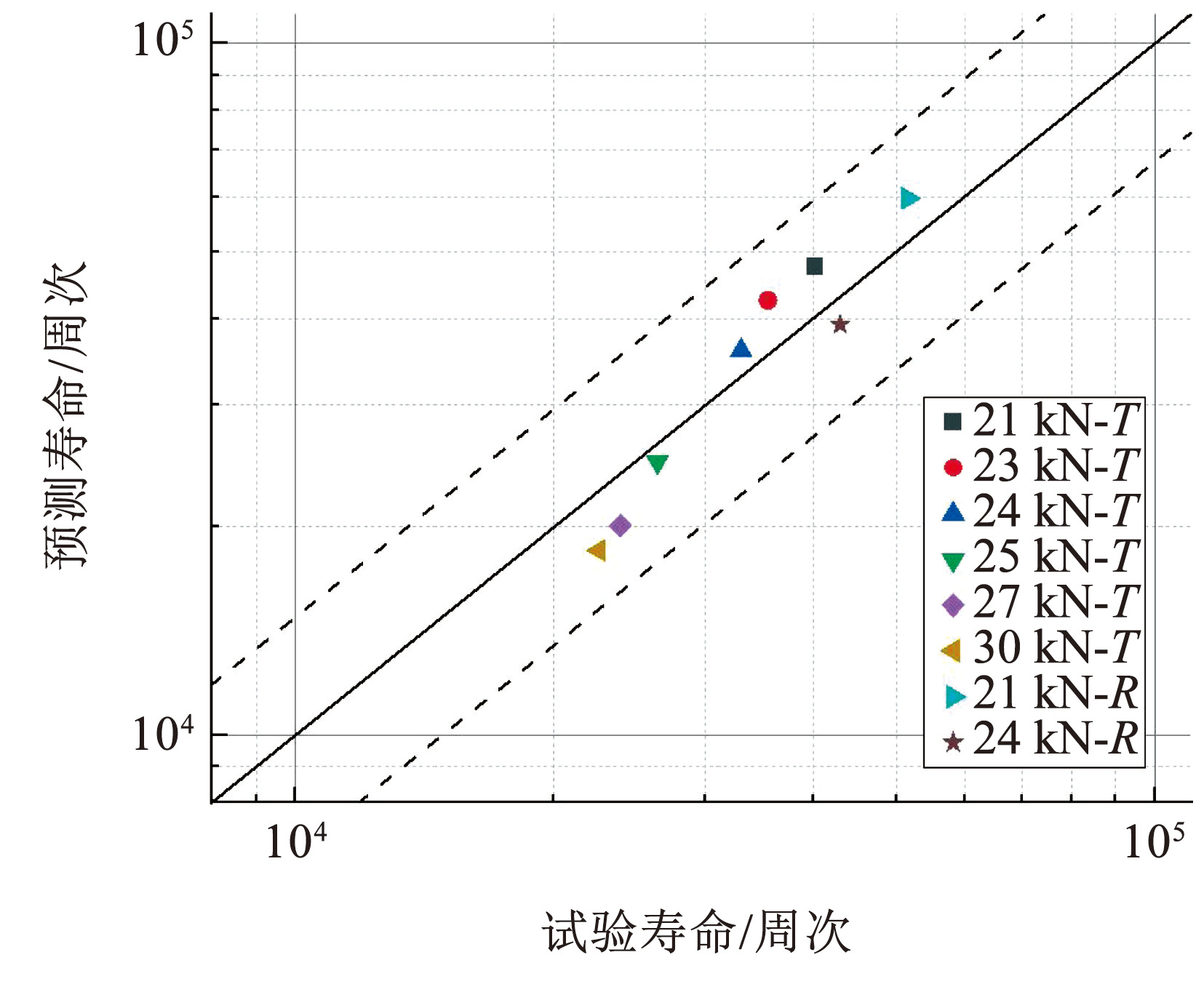

为验证预测模型的准确性，使用车削（T）试样与滚压（R）试样在F0为21~30 kN条件下进行疲劳实验，统计断裂寿命并与预测寿命进行对比，结果见图13，该模型在25%的误差范围内能够较准确地预测弯扭疲劳寿命。
图13实验寿命与预测寿命的对比
Fig.13Comparison of predicted and experimental life
2.3 疲劳断口形貌

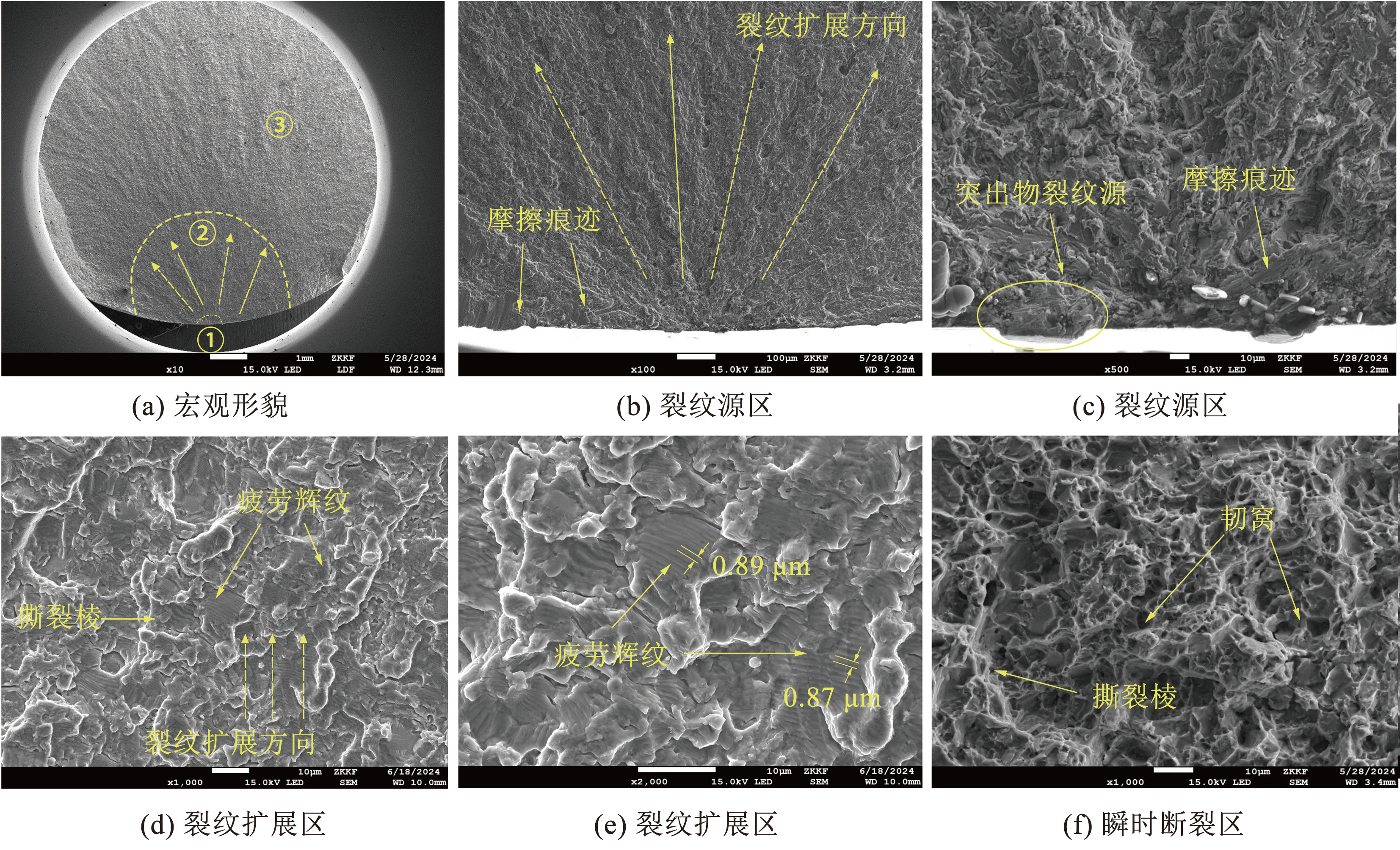

图14为车削加工TC11试样疲劳断口形貌， TC11的弯扭疲劳断口分为疲劳裂纹萌生区（①区）、裂纹扩展区（②区）和瞬时断裂区（③区）3个区域。疲劳断面形状均较为平坦，裂纹萌生后以疲劳源为中心呈放射状向材料内部扩展，是典型的由单一裂纹源产生的疲劳破坏。裂纹源的表层可观测到明显的突起，疲劳裂纹形核初期张开的位移较小，随着裂纹向内部扩展与载荷继续施加进行反复开合，使得断口的两个界面不断进行挤压和摩擦，形成面积很小且比较光滑的摩擦区域。在裂纹扩展区存在撕裂棱和一些短小的撕裂痕迹，同时存在与裂纹扩展方向垂直的条带状结构，也称为疲劳辉纹，车削试样裂纹扩展区疲劳辉纹间距约为0.8~0.9 μm。疲劳辉纹是交变应力循环裂纹尖端塑性钝化形成的微观特征，辉纹间距反映了裂纹扩展速率，间距越大扩展速率越快。瞬时断裂区形貌比较粗糙，有大量的撕裂型韧窝存在，以及少量的撕裂棱，瞬时断裂区的断裂方式为脆韧混合断裂，穿晶断裂和沿晶断裂两种形式同时存在，主要形式是沿晶断裂。
图14车削工艺加工试样疲劳断口SEM形貌
Fig.14SEM morphology of fatigue fracture processed by turning technology

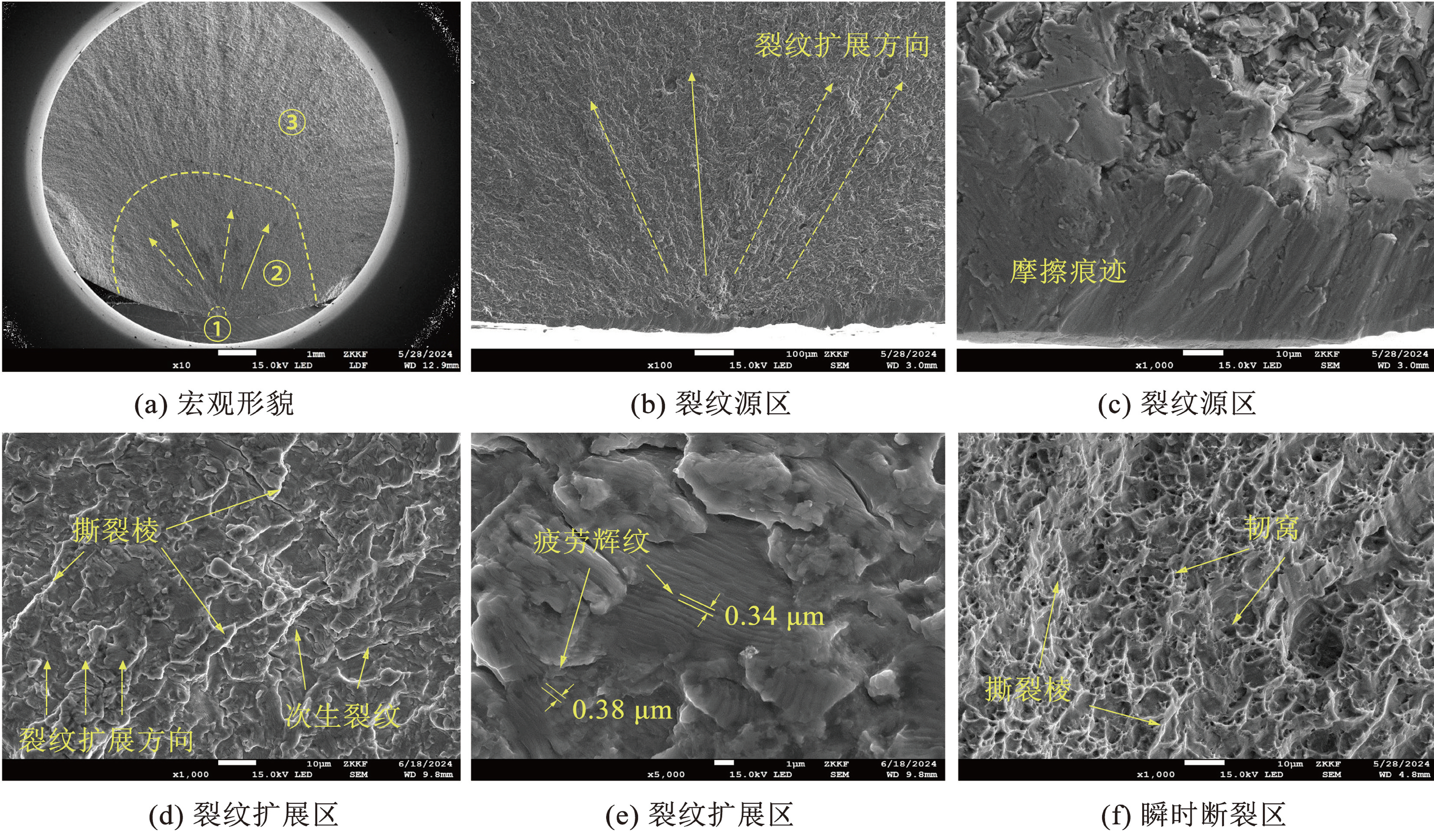

图15为超声滚压加工TC11试样疲劳断口形貌，由于滚压试样的疲劳寿命较高，受载循环周次更长，断面之间的挤压与摩擦更为严重，在裂纹源区形成了面积更大的较光滑的摩擦区域。在裂纹扩展区，与车削试样相比，疲劳辉纹间距大大减小，约为0.3~0.4 μm，同时存在着较多的撕裂棱与次生裂纹，呈现出更多的穿晶断裂特征。滚压试样表层具有更高的残余压应力，在受载时能够抵消更多外载荷的作用，导致裂纹扩展速率减缓，在断口形貌方面表现为更小的疲劳辉纹间距。在瞬时断裂区分布着更多的撕裂棱，韧窝数量与尺寸减小，滚压强化对材料的形变强化使得材料在受载过程中塑性变形能力提高，TC11的疲劳断裂形式仍为脆韧混合断裂。
图15超声滚压工艺加工试样疲劳断口SEM形貌
Fig.15SEM morphology of fatigue fracture processed by ultrasonic rolling
3 结论
本文建立了TC11钛合金弯扭疲劳寿命预测模型，研究了表面粗糙度、表面轴向残余压应力与表面周向残余压应力对弯扭疲劳寿命的影响规律。验证了预测模型的准确性，并分析了不同工艺下试样的表面完整性以及疲劳断口形貌。得到结论如下：
1）表面粗糙度与轴向残余压应力对弯扭疲劳寿命影响显著，随着表面粗糙度Sa由1.6 μm下降至0.4 μm，寿命提高了135%；轴向残余压应力由100 MPa增大至400 MPa，寿命提高了123%；周向残余压应力由100 MPa增大至400 MPa，疲劳寿命提高了约43%，周向残余压应力对寿命的影响较小。
2）与车削相比，超声滚压试样表面粗糙度由0.93 μm降低至0.31 μm，表层显微硬度由380 HV0.5提高至400 HV0.5，硬化层深度提高了28.5%，表层轴向、周向残余压应力分别提高了46.5%和31.8%。SWT模型能够在25%的误差范围内较准确地预测TC11弯扭寿命。
